1. Jurnal[Kembali]
2. Alat Dan Bahan[Kembali]
Alat
1. suplay
2. ground
3. signal generator
Bahan
1. saklar
Sebagai pengatur masukan pada input logika 1 atau 0
2. ic 74ls90d
3. ic7493n
4. probe

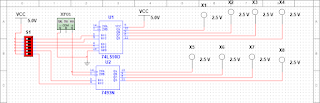

3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja Rangkaian[Kembali]
Saklar
Merupakan pengatur masukan logika dari rangkaian yang dimana akan berlogika 1 apabila dihubungkan ke suplay dan akan berlogika 0 apabila dihubungkan ke ground
probe
untuk membutikan output dari rangkaian
ic 7493
IC 7493 adalah IC TTL yang dapat digunakan sebagai pembagi 16. secara sederhana, dengan RO1 dan RO2 adalah Master reset Berfungsi untuk mereset keluaran, CLK A adalah Clock pertama Dihubungkan pada pulsa atau output pulsa IC sebelumnya, CLK B adalah Clock kedua Dihubungkan dengan QA dan Q (A,B,C,D) : Keluaran
ic74ls90
74LS90 adalah ic counter sederhana, yakni dapat menghitung dari 0 sampai 9 siklis. ic ini menghitung pulsa input dan output diterima sebagai bilangan biner 4-bit melalui pin Q A, Q B, Q dan Q C D. Output biner di-reset ke 0000 pada setiap pulsa kesepuluh dan hitungan dimulai dari 0 lagi. Sebuah pulsa juga dihasilkan (mungkin di pin 9) karena me-reset output nya ke 0000. Chip dapat menghitung sampai angka maksimum lain dan kembali ke nol dengan mengubah mode 7490. Mode ini diatur dengan mengubah koneksi pin ulang R 1 - R 4. Misalnya, jika salah 1 R & R 2 yang tinggi atau R 3 & R 4 adalah tanah, maka itu akan mengatur ulang Q A, Q B, QC dan QD ke 0. Jika reset R 3 & 4 R yang tinggi, maka jumlah pada Q A, Q B, Q dan Q C D pergi ke 1001.
prinsip kerja rangkaian
pada rangkaian ini pin INA dan INB pada ic 74ls90d dan 7493n memiliki input berlogika rendah yang dimana mendapat masukan dari signal generator, apabila INA dan INB tidak ada masukan maka rangkaian tidak akan aktif karna INA dan INB merupakan clock dari rangkaian. untuk QA-QD merupakan output dari ic tersebut yang mana outputnya dapat dihubungkan ke probe dan untuk pin r01-04, dan r01 dan r02 yang merupakan reset pada ic tersebut yang dihubungkan pada saklar.
apabila pin reset diaktifkan maka output dari rangkaian tersebut tidak akan aktif, pada ic ls 74ls90d jika salah 1 R & R 2 yang tinggi atau R 3 & R 4 adalah tanah, maka itu akan mengatur ulang Q A, Q B, QC dan QD ke 0. Jika reset R 3 & 4 R yang tinggi, maka jumlah pada Q A, Q B, Q dan Q C D pergi ke 1001. pada ic 7493 apabila kedua reset diaktifkan atau R01 dan R02 dihubungkan dengan logika 1, maka akan mereset output rangkaia tersebut ke 0000
5. Vidio Rangkaian[Kembali]
6. Analisa[Kembali]
1. Analisa output percobaan berdasarkan ic yang digunakan?
jawab:
output dari percobaan dapat dilihat dari tebel dibawah ni
ic 74ls90
dimana pada output h4-h7 berada dalam posisi reset ketika b2 dan b3, atau b3 dan b4 tidak aktif dan pada input yang lain rangkaian ini akan aktif dan mengeluarkan output yang mana akan melakukan counter dari 1-9
ic 7493n
untuk output h0-h3 berada dalam posisi reset ketika b2 dan b3 off dan pada input yang lain rangkaian ini akan aktif dan mengeluarkan output dan menjalankan counter dari 0-15
2. Jika switch 3 dan 4 off analisa output yang didapatkan ic 74ls90D?
jawab :
jika R3 dan R4 di offkan dan nilai r1 dan r2 masih on maka rangkaian tersebut akan mengatur ulang atau mereset sehingga nilai dari QA, QB, QC, dan QD menjadi 0, namun apabila nilai dari r1 dan r2 juga off maka rangkaian tersebut akan mengcounter dari 1-9
3. Jika salah satu switch off analisa output yang didapatkan ic 7493n?
jawab :
saat salah satu switch atau saklar di off kan, maka tidak ada pengaruh yang terjadi pada output dari ic 7493n tersebut, karna pada ic tersebut memiliki 2 masukan data INA dan INB sehingga untuk mereset ic tersebut dibutuhkan 2 buah reset, sehingga jika hanya satu yang di off kan atau mengaktifkan R01 atau R02 maka hanya akan mengnonaktifkan salah satu masukan.
7. Link Download[Kembali]
Rangkaian
