1. Mengetahui dan memahami Liquid Crystal Displays(LCD)
2. Mampu menjelaskan prinsip kerja Liquid Crystal Displays(LCD)
3. Mampu mengaplikasikan Liquid Crystal Displays(LCD) pada rangkaian
1. Baterai
Baterai digunakan sebagai sumber dari tegangan DC ke LCD.
2. 7 Segmen
Digunakan sebagai bahan percobaan dengan dihubungkan ke baterai/sumber tegangan
Penggunaa LCD memiliki banyak kelebihan, salah satunya adalah besar daya yang perlu dikeluarkan yaitu microwatt dibandingkan led sebesar miliwatt.
Pada gambar 20.35, jika tidak diberi tegangan V=0, cahaya (incident light ) akan melewati koduktio indium dan struktur liquid crystal akan tampak dengan jelas.

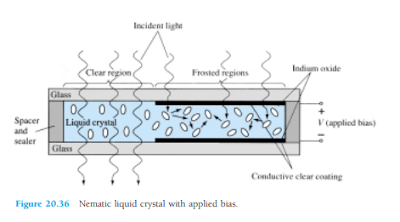

Jika diberi tegangan sebesar 6-20V seperti gambar 20.36, maka cahaya(incident light) tidak dapat melewati konduktor idium akibat perubahan susunan molekul liquid crystal display tersebut yang terganggu.
Digit pada layar LCD mungkin memiliki tampilan segmen yang ditunjukkan pada Gambar. 20.37. Area hitam sebenarnya adalah permukaan konduktor bening yang terhubung ke terminal di bawah ini untuk kontrol eksternal. Dua penutup serupa ditempatkan pada sisi yang berseberangan lapisan tebal bahan kristal cair. Jika nomor 2 diperlukan, terminal 8, 7, 3, 4, dan 5 akan diberi energi, dan hanya daerah-daerah yang akan dibekukan sementara daerah lain akan tetap jelas
LCD efek medan dapat dioperasikan dimode reflektif atau transmisif dengan sumber internal. Tampilan transmisif muncul pada Gambar. 20.38. Sumber cahaya internal ada di sebelah kanan, dan penampil ada dikiri. Gambar ini sangat berbeda dari Gambar 20.35 karena ada penambahan polarizer cahaya. Hanya komponen vertikal dari cahaya yang masuk di sebelah kanan
dapat melewati polarizer vertikal-cahaya di sebelah kanan. Dalam LCD efek medan, baik permukaan konduksi jernih ke kanan dietsa secara kimia atau film organik
diterapkan untuk mengarahkan molekul-molekul dalam kristal cair dalam bidang vertikal, paralel
ke dinding sel
Di antara dua dinding kristal cair ada penyimpangan umum dari satu polarisasi ke yang lain, seperti yang ditunjukkan dalam gambar. Polarizer cahaya sebelah kiri juga sedemikian rupa sehingga memungkinkan lewatnya hanya cahaya insiden yang terpolarisasi vertikal. Jika tidak ada tegangan yang diberikan ke permukaan konduktor, cahaya yang terpolarisasi vertikal memasuki wilayah kristal cair dan mengikuti lengkungan 90 ° dari struktur molekul.
Polarisasi horisontal di kiri vertikal cahaya polarizer tidak memungkinkan untuk melewati, dan penonton melihat pola gelap seragam di seluruh tampilan. Ketika tegangan ambang batas diterapkan
(untuk unit komersial dari 2 hingga 8 V), molekul seperti batang menyejajarkan diri dengan
bidang (tegak lurus ke dinding) dan cahaya melewati langsung tanpa 90 °
bergeser. Lampu insiden vertikal kemudian dapat menekan langsung melalui layar terpolarisasi vertikal kedua, dan area cahaya dilihat oleh penonton
Dari segmen masing-masing digit, polanya akan muncul seperti yang ditunjukkan pada Gambar. 20.39.
LCD efek medan tipe reflektif ditunjukkan pada Gambar. 20.40. Dalam hal ini, secara horizontal
cahaya terpolarisasi di paling kiri bertemu dengan filter dan lintasan terpolarisasi horizontal
hingga reflektor, di mana ia dipantulkan kembali ke kristal cair, ditekuk ke belakang
ke polarisasi vertikal lainnya, dan kembali ke pengamat. Jika tidak ada yang diterapkan
voltase, ada layar menyala seragam. Penerapan tegangan menghasilkan cahaya insiden vertikal yang bertemu dengan filter terpolarisasi horizontal di sebelah kiri
tidak akan dapat melewati dan akan tercermin. Area gelap menghasilkan kristal, dan pola seperti yang ditunjukkan pada Gambar. 20.41 muncul.
Rangkaian Proteus
Datasheet
Simulasi Proteus
Download
