Laporan akhir 2 modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1.Jurnal

2. Alat Dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Vidio Rangkaian

6. Analisa

7. Link Download



1. Jurnal[Kembali]



2. Alat Dan Bahan[Kembali]

Alat

1.Suplay



2. ground



3. signal generator

 4. osiloscop





Bahan
1. Dioda



2.Resistor



3.Batrai







3. Rangkaian Simulasi[Kembali]

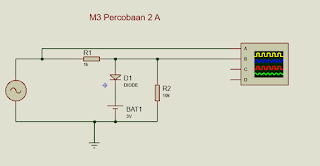

rangkaian percobaan 2A





rangkaian percobaan 2 B



4. Prinsip Kerja rangkaian[Kembali]

 Pada rangkaian percobaan 2 B dimana merupakan rangkaian clipper pemotong atas, yang dimana memiliki 2 arah gelombang yaitu gelombang positif dan gelombang negatif, karna menggunkan arus ac dan memiliki bentuk gelombang sinosoidal, yang dimana pada arah arus gelombang positif dari sumber akan melewati resistor R1 1kohm yang diteruskan ke resitor 10kohm dan dioda yang diparalelkan. karena nilai hambatan pada resistor lebih besar dari pada dioda maka arus akan melewati dioda. dan untuk arus yang melewati dioda dan dihubungkan pada batrai berfungsi untuk menambah pemotong sinyal positif sehingga ditambah oleh tegangan sebesar 3volt. dan pada kondisi gelombang negatif, akan dihubungkan pada batrai dan resistor 10k ohm yang diparalelkan. Untuk arus yang melewati dioda tidak mengalir karena pada diode dalam kondisi reverse bias yaitu arus masuk dari katoda menuju anoda, sehingga resistansinya bernilai max atau lebih besar dari 10k ohm. sehingga arus akan mengalir ke resistor 10 k ohm yang  memiliki tegangan sama dengan sumber maka didapatkan gelombang output negatif yang teganganya sama dengan gelombang inputnya.

pada rangkaian percobaan 2 B dimana merupakan rangkaian clipper pemotong bawah, yang dimana memiliki 2 arah gelombang yaitu gelombang positif dan gelombang negatif, karna menggunkan arus ac dan memiliki bentuk gelombang sinosoidal,  yang dimana pada arah arus gelombang positif dari sumber akan melewati resistor R1 1kohm yang diteruskan ke resitor 10kohm dan dioda yang diparalelkan. karena nilai hambatan pada dioda lebih besar dari resistor maka arus akan melewati resistor. maka tegangan atau besar sinyal positif adalah sam dengan sinyal input. pada kondisi gelombang negatif, akan menuju percabangan antara baterai dan resistor 10k ohm.  Pada kondisi setengah gelombang negatif akan menuju  ke  baterai dan  resistor R1 yang diparalelkan, sehingga arus akan mengalir ke baterai lalu ke diode dikarenakan hambatan diode lebih kecil jika dibandingkan RL maka pada diode terjadi forward bias(bias maju).  Dan baterai 3V berfungsi untuk penambah pemotong sinyal, karena itu output yang dihasilkan yaitu sinyal negatif yang terpotong.

5. Vidio Rangkaian[Kembali]

6. Analisa[Kembali]

1. Jelaskan bagaimana bentuk sinyal dari rangkaian clipper terhadap inputnya !

jawab:

Pada rangkaian percobaan ini, sinyal input yang diberikan sebesar 12 v dengan arus ac, dimana didapatkan amplitudo Vmax = 11,92 dan Vmin = -11,92. karna menggunakan arus ac maka pada rangkaian ini akan memiliki 2 arah gelombang yaitu gelombang positif dan negatif.

pada ragkaian percobaan 2 A dimana merupakan rangkaian clipper pemotong atas, sehingga arus gelombang positif akan melewati R1 kemudian ke dioda dan resistor yang diparalelkan, karena dioda memiliki hambatan yang lebih kecil dari RL, karena arus akan mengalir ke dioda. sehingga pada dioda tersebut terjadi pemotongan gelombang yang dimana akan memotong gelombang positif.  Dan pada gelombang negatif arus akan mengalir ke R2, karena pada dioda dalam keadaan reverse bias. sehingga gelombang nya akan sama dengan gelombang awal.

pada ragkaian percobaan 2 B dimana merupakan rangkaian clipper pemotong bawah, sehingga arus gelombang positif akan melewati R1 kemudian ke dioda dan resistor yang diparalelkan,Dan arus akan mengalir ke R2, karena pada dioda dalam keadaan reverse bias. sehingga gelombang nya akan sama dengan gelombang awal. pada gelombang negatif arus akan melewati dioda, karena dioda memiliki hambatan yang lebih kecil dari R2, sehingga arus akan mengalir ke dioda dan pada dioda tersebut terjadi pemotongan gelombang yang dimana akan memotong gelombang negatif.



2. Jelaskan hasil dari output rangkaian clipper terhadap teori !

jawab:

Berdasarkan hasil percobaan, maka didapat bahwa hasil output dari rangkaian clipper pemotong atas akan memotong sinyal positif, sehingga sinyal positif akan kehilangan beberapa bagian dari sinyal tersebut, maka didapat bahwa hasil output dari rangkaian clipper positif memiliki vmax = 11,92 dan vmin = -11,92 dan untuk sinyal inputnya sebesar 12 V, dan setelah terpotong Vmax = 6,5 dan Vmin = -9. dan untuk rangkaian clipper pemotong bawah akan memotong sinyal negatif sehingga akan kehilangan beberapa bagian dari sinyal tersebut, Dan untuk clipper negatif sinyal inputnya juga sebesar 12 V untuk Vmax = 11,92 dan Vmin = -11,92 dan setelah terpotong Vmax = 6,25 dan Vmin = -3. hal tersebut sesuai dengan teori yang ada



7. Link Download[Kembali]

Rangkaian A dan B

Vidio Simulasi
