1. Kondisi[Kembali]

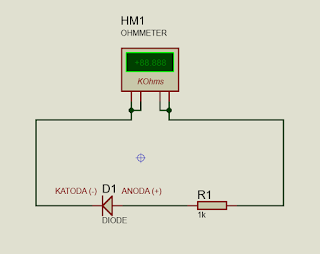

Hubungkan kaki anoda pada dioda dengan salah stu kaki resistor 1kohm dan kaki katoda dengan kaki positif ohm meter dan hubungkan kaki lain resistor dengan kaki negatif ohmmeter, hitung resistansinya.
2. Gambar Rangkaian Simulasi[Kembali]
3. Vidio Tutorial[Kembali]
4. Prinsip Kerja Rangkaian[Kembali]
ohmmeter
Ohmmeter merupakan alat yang digunakan untuk mengukur hambatan
listrik di rangkaian tertutup atau daya untuk menahan mengalirnya arus
listrik di sebuah konduktor. Ohmmeter juga dapat diartikan sebagai alat
untuk mengukur resistansi
Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai
resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan
mengatur arus listrik dalam suatu rangkaian Elektronika.
Dioda
Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
prinsip kerja rangkaian
Pada rangkaian ini terdiri atas resistor, dioda dan ohmmeter, yang dimana rangkaian tersebut dibuat sesuai kondisi yang digunakan untuk mengukur resistasi dari dioda dan resistor. yang dimana kaki anoda pada dioda dihubungkan dengan salah satu kaki resistor 1kohm dan kaki katoda dengan kaki positif ohm meter dan hubungkan kaki lain resistor dengan kaki negatif ohmmeter.
pada rangkaian ini rangkaian dioda merupakan rangkaian dengan reverse bias atau tegangan negatif, yang dimana pada rangakaian ini menghubungkan bagian katoda dioda dengan terminal positif dan bagian anoda dengan resistor atau terminal negatif,sehingga Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga pada rangkaian ini akan memiliki nilai resistansi maximal. hal ini disebabkan oleh adanya teganganan eksternal sehingga ion-ion bergerak searah dengan medan listrik sehingga menghalangi pergerakan elektron, sehingga arus tidak akan mengalir dari katoda ke anoda sehingga rangkaian dalam kondisi rangkaian terbuka
5. File Download[Kembali]
rangkaian simulasi
